详细信息

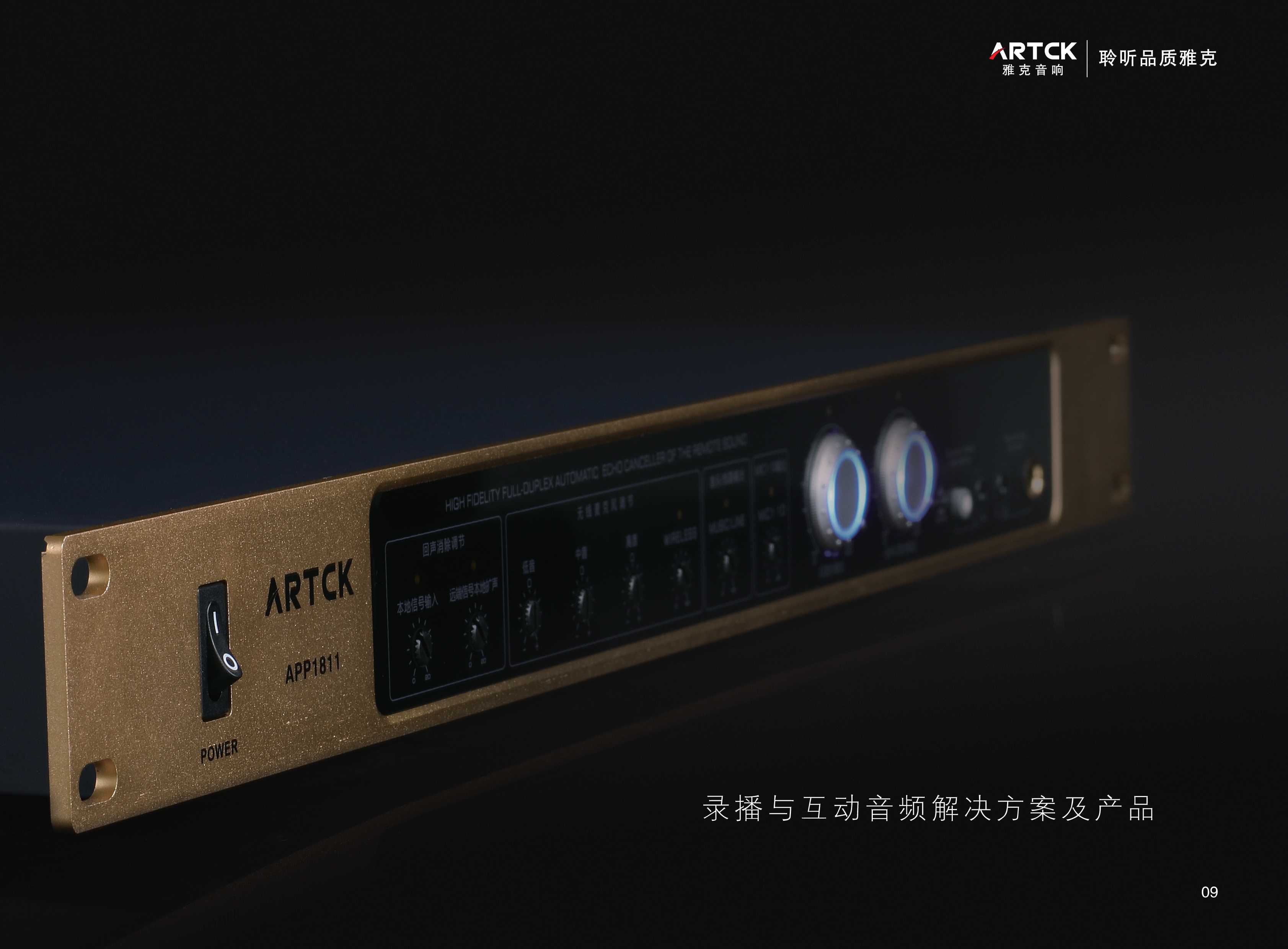

APP1811



互动音频处理器

APP1811


整机及各模块参数:

整体功能参数:

1 .供电方式:AC 220V/50Hz;

2 .10路48V幻象供电吊麦信号XRL输入凤凰接口;

3 .10路掉麦自动混音功能;

4 .两路无线麦信号输入凤凰接口;

5 .无线麦信号输入优先功能;

6 .1组立体声LINE信号输入RCA接口;

7 .1组立体声MUSIC信号输入RA接口

8 . 1组立体声远程信号输入RCA接口;

9 . 1组立体声本地信号输入RCA接口;

10 . 1组立体声录音信号输入RCA接口;

11 .1组立体声总混合信号XRL输出凤凰接口;

12 .1路除吊麦外的混合信号XRL输出凤凰接口;

13 .所有输入输出接口均具备独立音量调节功能;

14 .所有吊麦总音量前面板独立可调;

15 .LINE和MUSIC总音量前面板独立可调;

16 .无线麦音量和高、中、低音调前面板独立可调;

17 .前面板具备回声消除独立调节功能;

18 .前面板具备环境噪声消除开关和调节功能;

19 .前面板具备6.35监听输出口和音量调节功能;

20 .本地信号输出高低电平选择开关;

21 .录音输出高低电平选择开关;

22 .混音输出高低电平选择开关;

23 .接地选择开关,防止共地电流干扰;

24 .主动环境噪声消除;

25 .自动适应远端音频回声消除;

26 .吊麦自动增益功能;

27 .自动压限功能,防止过载失真;

28 .开关机自动延时管理功能,保护设备受冲击损坏。

29 .输入阻抗:

   麦克风:8KΩ

   MUSIC输入:20 KΩ

   LINE输入:20 KΩ

30 .输出阻抗:

   平衡:200Ω

   LINE:200Ω

   REC:200Ω

31 .输入灵敏度:-32dB~-56dB

32 .功耗:消耗功率30W



环境噪声消除模块技术参数:

1 .频率效应:5Hz-40kHz

2 .宽带:0.35Hz-170kHz

3 .最大电平:+22dBu

4 .失真+噪声:<0.2%@1kHz

5 .互调失真:<0.2%SMPTE

6 .噪声:<-94dBu

7 .动态范围:114dB

8 .CMRR:>45dB

9 .门限:-60至+15dBu

10 .噪声门:<100微秒

11 .调试方式:自适应,一键操作



回声消除模块技术参数:

1 .特有DSP回路比较算法,

  迅速有效消除回声

2 .采样率:48k

3 .频率响应:50Hz~20kHz

4 .回声消除尾音长度:512ms

5 .回声消除:>65dB

6 .线路降噪:18dB

7 .调试方式:全自动,即开即用



2019雅克广告书定稿-1-17



方案组成:

APP1811互动录播音频处理器   1台

MC710C 吊麦    2-8支

TPM910T三模合一高品质无线教学话筒   1支

TPM910A三模合一无线教学有源音箱   1套
